用matlab画函数图像怎么做

**用 MATLAB 绘制函数图像的指南**

引言

绘制函数图像对于可视化数据和理解复杂关系至关重要。MATLAB 作为一种强大的数值计算工具，提供了丰富的函数绘图功能。本文将逐步指导您如何使用 MATLAB 绘制函数图像，从基本语法到高级自定义。

一、理解 plot 函数

绘制函数图像最基本的函数是 `plot`。它接受两个向量作为输入：x 坐标向量和 y 坐标向量。语法如下：

``` MATLAB

plot(x, y)

```

例如，要绘制 y=x^2 的图像，可以输入：

``` MATLAB

x = 0:0.1:10; % 定义 x 坐标向量

y = x.^2; % 计算 y 坐标向量

plot(x, y); % 绘制图像

```

二、自定义图像外观

MATLAB 提供多种选项来自定义图像外观。您可以更改线型、颜色、标记和

* **线型：**使用 `linestyle` 选项指定线型，例如 `'-'` 实线或 `'--'` 虚线。

* **颜色：**使用 `color` 选项指定颜色，例如 `'r'` 红色或 `'b'` 蓝色。

* **标记：**使用 `Marker` 选项指定数据点标记，例如 `'o'` 圆圈或 `'*'` 星号。

* ****使用 `title` 函数设置图像标题。

例如，绘制红色虚线图像并设置

``` MATLAB

plot(x, y, '--r');

title('平方函数图像');

```

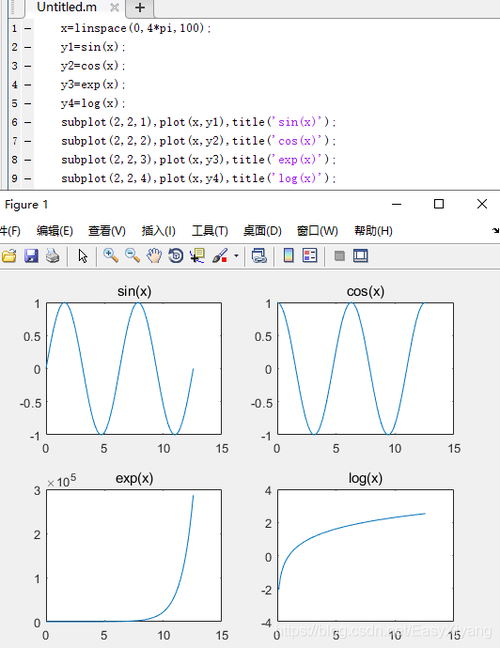

三、绘制多个函数图像

MATLAB 允许您在同一图形中绘制多个函数图像。为此，您可以使用 `hold on` 命令：

``` MATLAB

hold on;

plot(x1, y1);

plot(x2, y2);

hold off;

```

`hold on` 命令将使当前图形保存在内存中，而 `hold off` 命令将释放图形。

四、添加注解

MATLAB 提供了多种注解功能，例如箭头、文本和形状。要添加箭头，请使用 `annotation('arrow')` 函数：

``` MATLAB

annotation('arrow', [0.2, 0.8], [0.5, 0.5]);

```

要添加文本，请使用 `text` 函数：

``` MATLAB

text(0.5, 0.7, '函数图像');

```

五、保存图像

绘制完图像后，您可以使用 `saveas` 函数将其保存到文件中：

``` MATLAB

saveas(gcf, 'myimage.png');

```

结论

掌握 MATLAB 的绘图功能对于可视化数据和理解函数式至关重要。本文介绍了 `plot` 函数的基本用法以及如何自定义图像外观、绘制多个函数图像、添加注解和保存图像。通过遵循这些步骤，您可以轻松创建清晰有效的信息图表。继续探索 MATLAB 的绘图功能，以进一步增强您的图像创建能力。
